KQ-1500型潜水钻机

KQ-1500型潜水钻机

2019-11-19 14:54:15

  KQ-1500型潜水钻机详细介绍:

  一.KQ-1500型潜水钻机的用途及技术性能

  KQ-1500型潜水钻机,是回旋钻机的正循环钻机,自带泥浆护壁。操作简单,方便可靠。是灌注桩的理想成孔机械,它适合淤泥,粘土,砂,砾等多种地层的钻孔施工。被广泛应用在建筑,交通,桥梁,水利。电力,电讯,工程降水,水井等工程的施工中。

  KQ-1500型潜水钻机技术参数

  钻孔深度(m) 0-70

  钻孔直径(mm) 600-1500

  主机转速(r/min) 35

  主机扭矩(N/m) 6000

  潜水电机功率(kw) 28

  动力头质量(kg) 1000

  整机质量(kg) 13000

  二、钻机构造及原理

  1.钻机的结构:

  KQ系列潜水钻机是由潜水电机、减速器、密封装置组成,加上配套设备,如钻架,卷扬机,配电系统、液压系统、钻杆,钻头等。

  潜水电机是钻机的动力部分,它为充油式潜水电机,电机内充有25#变压油,为防止内部变压油向外泄漏外部的泥水进入,电机下部配有密封装置。所有联结部位都有密封圈(或垫),电机锭子绕组引出线采用已经特殊处理的电缆接头和外部电源相联。

  减速器是钻机的核心部件,采用行星减速装置。

  钻机是在泥砂浆液环境内工作,为保证密封性能可靠,采用机械密封经特殊处理后以隔断电机与减速器内油液外渗,防止泥砂进入机体内。

  2.钻机的工作原理

  潜水动力装置由潜水电机通过减速器将动力传至输出轴,带动钻头切削岩土,工作时动力装置潜入孔底直接驱动钻头回转切削,钻杆不转只起连接传递抗扭输送泥浆的作用。正循环方式将钻渣从孔内通过泥浆沟排到泥浆池。

  三,钻机的操作与维修

  1.钻机到工地后,接好场地电缆(25平方-35平方),启动油泵,升起钻架,用螺栓固定好钻架法兰。

  2.操作多路阀进行行走及转向,对位完成后,装上钻杆,连接动力头和钻头进行工作。

  3.连接钻杆时,对好钻杆接头后,穿上销子,固定好螺栓。

  4.操作液压手柄要先慢后快,如果操作过快会损坏部件及发生危险。

  5.如果机器长时间停用,应将油缸收回。

  6.钻机累计进尺5000米时,应进行保养,维修。

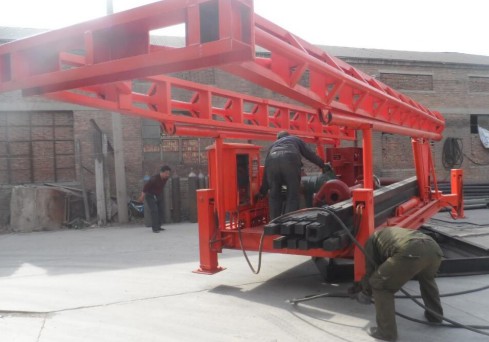

正反循环钻机图片

  四.操作规程

  1.本机操作人员须经过训练,了解本机的技术性能和操作要求,熟悉操作过程,方能上机操作,不得酒后操作,严谨开机打盹。

  2.每班须检查卷扬机的离合及刹车是否灵活可靠,钢丝绳是否有断丝,断股现象,如有断丝,应及时更换,卷扬机严禁带病作业,

  五、配电系统

  配电箱是钻机的配套设备,它适用于额定电压380V,频率50HZ三相交流供电网络。

  KQ-1500型潜水钻机整机价格及配件表:

  名称 型号 数量 单位 价格

  底盘臂架 液压步履式 1 套

  潜水钻机140000元

  卷扬机 JD-1型调度绞车 1 台

  配电箱 1 个

  减速机 35转 1 台

  电机 28kw 1 台

  小副卷扬 300--600kg 1 台

  钻杆 12*12mm 51 米

  钻头 可根据尺寸定 2 个

  吊链 3吨 1 个

  泥浆泵 3PN 1(19米) 台

  泥浆泵三角架 1 个

  泥浆管 2.5寸 4 盘

  电缆 16平方 50 米

  灌灰桩机 液压步履式 灌灰桩机6万

  钻机导管 &260mm 51 米

  导管11000元

  井口架 1 个

  封堵 1 套

  小料斗 1 个

  大料斗 1 个

  扳手 2 个

  吊耳 2 个

  胶圈 60 根
